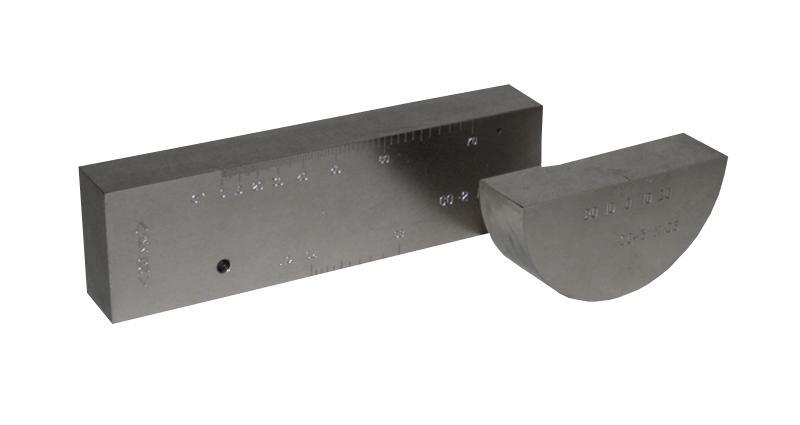

СО-2 стандартный образец

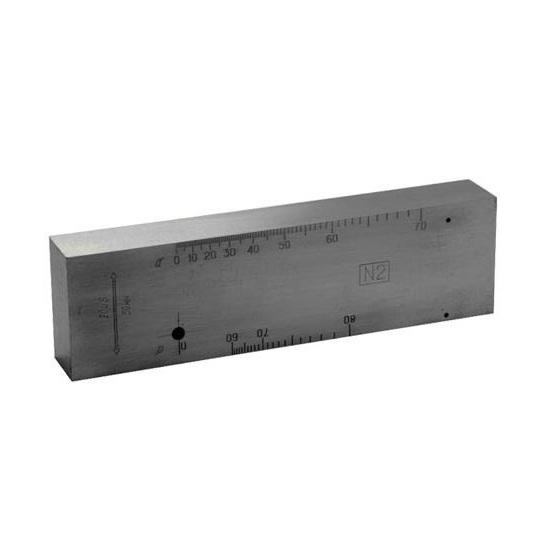

Стандартный образец СО-2

применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей для определения:

• условной чувствительности;
• мертвой зоны;
• погрешности глубиномера;
• угла ввода луча;
• ширины основного лепестка диаграммы направленности;
• импульсного коэффициента преобразования;
• предельной чувствительности.

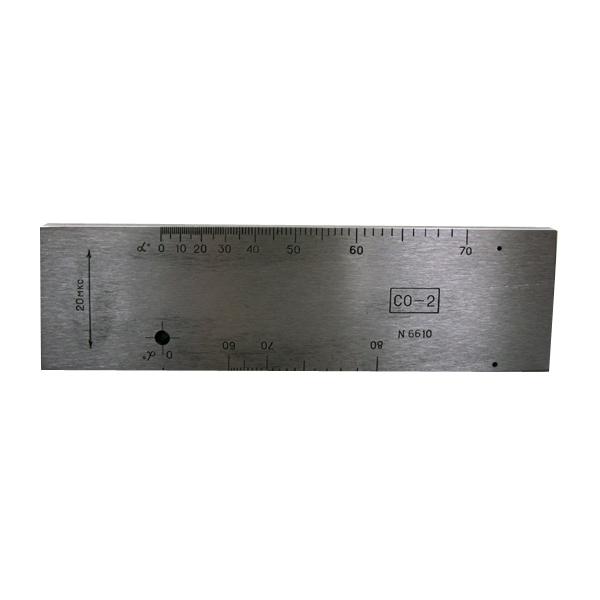

Для контроля ультразвуковых дефектоскопов применяют специальные стандартные образцы СО-2. Это пластины прямоугольной формы, выполненные из стали определенной марки (20 по ГОСТ 1050) в строгом соответствии с ГОСТ Р 55724-2013. Заметим, что геометрические параметры, форма строго регулируются соответствующими нормативами. Назначение такого образца заключается в оперативном и точном определении погрешностей глубиномера, фиксировании угла ввода ПЭП, исследовании мертвой зоны дефектоскопа, определении параметра чувствительности и т.д. Например, определение угла ввода происходит следующим образом – специалист медленно перемешает наклонный ПЭП по поверхности образца, пока не устанавливает то место, в котором эхо-сигнал достигает наибольшего значения. При этом правильное считывание угла производится по отметке, расположенной напротив точки выхода.
