Наклонные совмещённые ПЭП П121
Срок поставки 2 недели
Описание

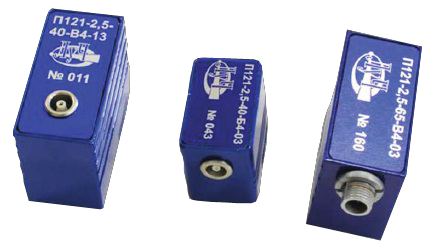

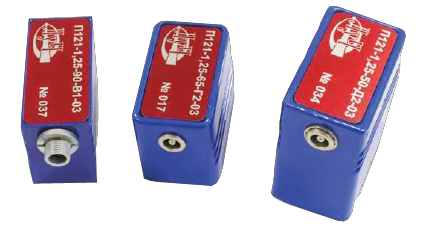

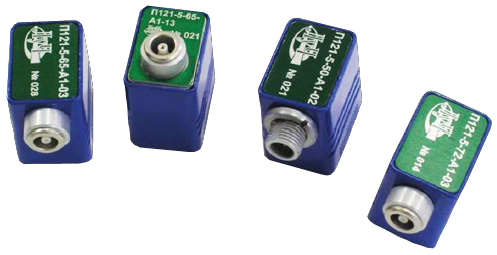

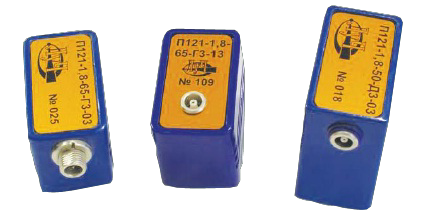

Наклонные совмещённые ПЭП П121
Наклонные совмещённые контактные преобразователи типа П121 предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов для обнаружения дефектов различной ориентации.
Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. В зависимости от размеров пьезоэлемента и рабочей частоты преобразователи изготавливаются в различных корпусах. При заказе следует указать тип дефектоскопа, размер пьезоэлемента, тип корпуса и необходимый разъём — М8 или Lemo 00. По умолчанию ПЭП поставляются с горизонтальным расположением разъёма, по требованию возможно исполнение с вертикальным расположением разъёма.
|
Наименование преобразователя |
Частота |
Размер пьезоэлемента |
Угол ввода |
Стрела |
Корпус |
Габариты |
|
ПЭП на частоту 1,25 МГц |
|
|
|
|
|
|
|
П121-1,25-90 |
1,25 МГц |
12×8 мм |
поверхностная волна |
тип В |
40×20×31 мм |
|
|
П121-1,25-40 |
1,25 МГц |
Ø 16 мм |
40°±2° |
17 мм |
тип Д |
40×25×48 мм |
|
П121-1,25-45 |
1,25 МГц |
Ø 16 мм |
45°±2° |
18 мм |
тип Д |
40×25×48 мм |
|
П121-1,25-50 |
1,25 МГц |
Ø 16 мм |
50°±2° |
18 мм |
тип Д |
40×25×48 мм |
|
П121-1,25-60 |
1,25 МГц |
Ø 16 мм |
60°±2° |
20 мм |
тип Д |
40×25×48 мм |
|
П121-1,25-65 |
1,25 МГц |
Ø 16 мм |
65°±2° |
17 мм |
тип Г |
40×25×30 мм |
|
ПЭП на частоту 1,8 МГц |
|
|
|
|
|
|
|
П121-1,8-90 |
1,8 МГц |
12×8 мм |
поверхностная волна |
тип В |
40×20×31 мм |
|
|
П121-1,8-40 |
1,8 МГц |
Ø 12 мм |
40°±2° |
13 мм |
тип Г |
40×25×30 мм |
|
П121-1,8-45 |
1,8 МГц |
Ø 12 мм |
45°±2° |
13 мм |
тип Г |
40×25×30 мм |
|
П121-1,8-50 |
1,8 МГц |
Ø 12 мм |
50°±2° |
13 мм |
тип Г |
40×25×30 мм |
|
П121-1,8-60 |
1,8 МГц |
Ø 12 мм |
60°±2° |
15 мм |
тип Г |
40×25×30 мм |
|
П121-1,8-65 |
1,8 МГц |
Ø 12 мм |
65°±2° |
14 мм |
тип Г |
40×25×30 мм |
|
П121-1,8-40 |
1,8 МГц |
Ø 16 мм |
40°±2° |
17 мм |
тип Д |
40×25×48 мм |
|
П121-1,8-45 |
1,8 МГц |
Ø 16 мм |
45°±2° |
18 мм |
тип Д |
40×25×48 мм |
|
П121-1,8-50 |
1,8 МГц |
Ø 16 мм |
50°±2° |
18 мм |
тип Д |
40×25×48 мм |
|
П121-1,8-55 |
1,8 МГц |
Ø 16 мм |
55°±2° |
19 мм |
тип Д |
40×25×48 мм |
|
П121-1,8-60 |
1,8 МГц |
Ø 16 мм |
60°±2° |
20 мм |
тип Д |
40×25×48 мм |
|
П121-1,8-65 |
1,8 МГц |
Ø 16 мм |
65°±2° |
17 мм |
тип Г |
40×25×30 мм |
|
ПЭП на частоту 2,5 МГц |
|
|
|
|
|
|
|
П121-2,5-50 |
2,5 МГц |
Ø 8 мм |
50°±2° |
9 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-60 |
2,5 МГц |
Ø 10 мм |
60°±2° |
12 мм |
тип В |
40×20×31 мм |
|
П121-2,5-65 |
2,5 МГц |
Ø 10 мм |
65°±2° |
11 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-68 |
2,5 МГц |
12×8 мм |
68°±2° |
13 мм |
тип В |
40×20×31 мм |
|
П121-2,5-70 |
2,5 МГц |
12×8 мм |
70°±2° |
13 мм |
тип В |
40×20×31 мм |
|
П121-2,5-90 |
2,5 МГц |
Ø 12×10 мм |
поверхностная волна |
тип В |
40×20×31 мм |
|
|
П121-2,5-40 |
2,5 МГц |
Ø 12×10 мм |
40°±2° |
10 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-45 |
2,5 МГц |
Ø 12×10 мм |
45°±2° |
11 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-50 |
2,5 МГц |
Ø 12×10 мм |
50°±2° |
11 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-55 |
2,5 МГц |
Ø 12×10 мм |
55°±2° |
13 мм |
тип В |
40×20×31 мм |
|
П121-2,5-60 |
2,5 МГц |
Ø 12×10 мм |
60°±2° |
13 мм |
тип В |
40×20×31 мм |
|
П121-2,5-65 |
2,5 МГц |
Ø 12×10 мм |
65°±2° |
12 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-68 |
2,5 МГц |
Ø 12×10 мм |
68°±2° |
15 мм |
тип В |
40×20×31 мм |
|
П121-2,5-70 |
2,5 МГц |
Ø 12×10 мм |
70°±2° |
15,5 мм |
тип В |
40×20×31 мм |
|
П121-2,5-40 |
2,5 МГц |
Ø 12 мм |
40°±2° |
11 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-45 |
2,5 МГц |
Ø 12 мм |
45°±2° |
12 мм |
тип Б |
30×20×26 мм |
|
П121-2,5-60 |
2,5 МГц |
Ø 12 мм |
60°±2° |
13 мм |
тип В |
40×20×31 мм |
|
П121-2,5-65 |
2,5 МГц |
Ø 12 мм |
65°±2° |
12 мм |
тип В |
40×20×31 мм |
|
ПЭП на частоту 5 МГц |
|
|
|
|
|
|
|
П121-5-40 |
5 МГц |
5×5 мм |
40°±2° |
5,5 мм |
тип А |
23×17×25 мм |
|
П121-5-45 |
5 МГц |
5×5 мм |
45°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-5-50 |
5 МГц |
5×5 мм |
50°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-5-55 |
5 МГц |
5×5 мм |
55°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-5-60 |
5 МГц |
5×5 мм |
60°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-5-65 |
5 МГц |
5×5 мм |
65°±2° |
7 мм |
тип А |
23×17×25 мм |
|
П121-5-68 |
5 МГц |
5×5 мм |
68°±2° |
7,5 мм |
тип А |
23×17×25 мм |
|
П121-5-70 |
5 МГц |
5×5 мм |
70°±2° |
7,5 мм |
тип А |
23×17×25 мм |
|
П121-5-72 |
5 МГц |
5×5 мм |
72°±2° |
8,5 мм |
тип А |
23×17×25 мм |
|
П121-5-74 |
5 МГц |
5×5 мм |
74°±2° |
9 мм |
тип А |
23×17×25 мм |
|
П121-5-90 |
5 МГц |
5×5 мм |
поверхностная волна |
тип А |
23×17×25 мм |
|
|
П121-5-65 |
5 МГц |
Ø 6 мм |
65°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-5-68 |
5 МГц |
Ø 6 мм |
68°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-5-70 |
5 МГц |
Ø 6 мм |
70°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-5-65 |
5 МГц |
Ø 8 мм |
65°±2° |
7 мм |
тип А |
23×17×25 мм |
|
П121-5-70 |
5 МГц |
Ø 8 мм |
70°±2° |
7,5 мм |
тип А |
23×17×25 мм |
|
П121-5-40 |
5 МГц |
10×5 мм |
40°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-5-50 |
5 МГц |
10×5 мм |
50°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-5-60 |
5 МГц |
10×5 мм |
60°±2° |
7 мм |
тип А |
23×17×25 мм |
|
П121-5-65 |
5 МГц |
10×5 мм |
65°±2° |
8 мм |
тип А |
23×17×25 мм |
|
П121-5-70 |
5 МГц |
10×5 мм |
70°±2° |
8,5 мм |
тип А |
23×17×25 мм |
|
П121-5-90 |
5 МГц |
10×5 мм |
поверхностная волна |
тип А |
23×17×25 мм |
|
|
П121-5-60 |
5 МГц |
Ø 10 мм |
60°±2° |
12 мм |
тип Б |
30×20×26 мм |
|
П121-5-65 |
5 МГц |
Ø 10 мм |
65°±2° |
10 мм |
тип Б |
30×20×26 мм |
|
ПЭП на частоту 10 МГц |
|
|
|
|
|
|
|
П121-10-65 |
10 МГц |
5×5 мм |
65°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-10-70 |
10 МГц |
5×5 мм |
70°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-10-74 |
10 МГц |
5×5 мм |
74°±2° |
7 мм |
тип А |
23×17×25 мм |
|
П121-10-90 |
10 МГц |
5×5 мм |
поверхностная волна |
тип А |
23×17×25 мм |
|
|
П121-10-65 |
10 МГц |
Ø 6 мм |
65°±2° |
6 мм |
тип А |
23×17×25 мм |
|
П121-10-70 |
10 МГц |
Ø 6 мм |
70°±2° |
6,5 мм |
тип А |
23×17×25 мм |
|
П121-10-74 |
10 МГц |
Ø 6 мм |
74°±2° |
7,5 мм |
тип А |
23×17×25 мм |
